產品中心
錫膏測厚儀SH-100-2D
產品詳情
工作原理：

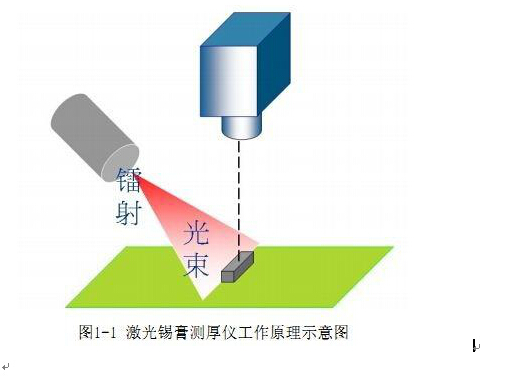

非接觸式激光測厚儀是由專用激光器產生線型光束，以45°由側面投射，較高之物件(錫膏)首先被鐳射投影到，其次在投影到較低之基板平面，如此即形成兩條垂直光線，因為待測目標與周?chē)宕嬖诟叨炔?，此時觀測到的目標和基板上的激光束相應出現斷續落差(如圖1-1所示)根據三角函數關系可以通過該落差間距計算出待測目標截面與周?chē)宓母叨炔?，從而?shí)現非接觸式的快速測量。

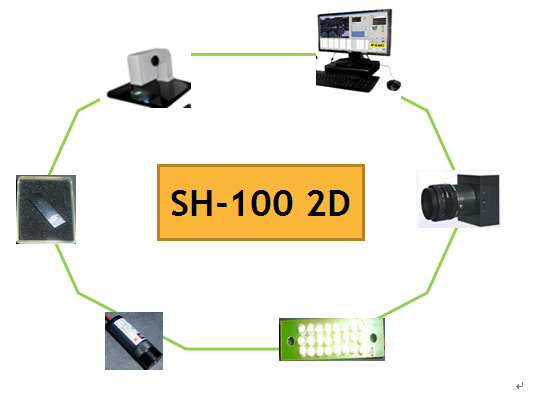

主要硬件組成部分：
規格參數：
|
項目 |
參數 |
|
相機 |
500萬 |
|
解析度 |
5μm，10μm |
|
重復測量精度 |
≤0.004mm |
|
測量范圍 |
0.002mm-2mm |
|
檢測方式 |
半導體激光器 |
|
量塊精度 |
±0.03μm(檢測報告) |
|
光源 |
高亮度LED |
|
電源 |
AC220V-240V，50/60Hz |
|
電腦 |
dell 主機，19寸寬屏顯示器 |
|
尺寸/重量 |
420*410*310mm，30Kg |
功能：
u 中/英 圖文界面操作
u 測量高度、圓周、直徑、間距、面積、體積
u 適應不同厚度的PCB板上的錫膏厚度測量
u 提供X-BAR，range管制圖
u 提供CP,CPK管制圖
u NG/OK比例圖表
u 測量數據自動存儲，存檔
u 數據導出TXT / EXCEL格式
u 提供時間段的SPC數據分析、存儲、打印
軟件優勢：
u 自動區分OK / NG數據
u 自動/手動生成位號
u 可根據需要調取某一時間段的數據生成SPC圖表
u SPC圖表、數據整體打印功能
u 測量數據提供多種保存方法
u 操作簡單
u 測量數據準確
u 可根據客戶的需求改進軟件的功能
如何選擇錫膏測厚儀-穩定性
重復性測量
在環境不變的情況下，重復測量同一個點，所得的數據進行分析，誤差范圍越小證明機器的穩定性更可靠。
SH-100 2D能做到的：
|
序號 |
高度值 |
序號 |
高度值 |
|
1 |
0.133 |
6 |
0.133 |
|
2 |
0.132 |
7 |
0.133 |
|
3 |
0.133 |
8 |
0.134 |
|
4 |
0.133 |
9 |
0.133 |
|
5 |
0.133 |
10 |
0.133 |
如何選擇錫膏測厚儀-準確性

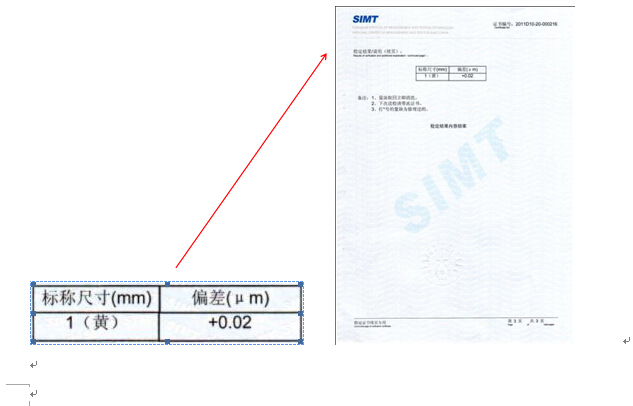

標準治具的可靠性
標準治具的精度直接影響測量數值的準確性。
例：治具的高度值偏小，測量數值偏??；反之成正比。
SH-100 2D 能做到的：
如何選擇錫膏測厚儀-精準度

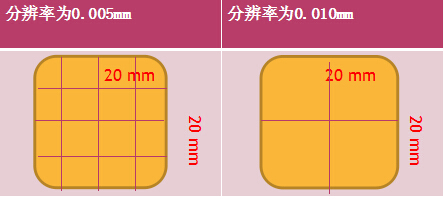

相機分辨率的大小
例：0201的錫膏能否看的清析，絕大部分的因素取決于相機，相機分辨率率小，看的物體越細微。
另外分辨率也會(huì )影響到測量數據的準確性。
SH-100 2D能做到的（比如）：
