參數規格

測量原理：非接觸式，激光束

測量精度：±0.002mm

重復測量精度：±0.004mm

基座尺寸：324mm×320mm

移動平臺：大范圍快速定位，微調，電磁鎖定

3D掃描行程：10mm

3D掃描驅動：步進伺服驅動，絲桿導軌系統

3D測量：掃描，3D輪廓重組，任意測量

移動平臺尺寸：320mm×320mm

移動平臺行程：230mm×200mm

影像系統：高清CCD 640×480 Pixel

光學放大倍率：25～110倍（5檔可調）

影像大?。?00×480（Pixel）

照明系統：環形LED光源（PC控制亮度）

測量方式：3D測量或2D測量

測量光源：可低至5.0μm高精度激光束

電源：220V～50Hz

系統重量：30KG

測量軟件：SH-100 3D/SPC2000（windows 2000/XP平臺）

量測軟件：SH-100 3D

視頻觀察，圖象保存，厚度測量，數據記錄，背景光、激光亮度控制、面積（方形、不規則多邊形、圓形）/體積/間距（X軸、Y軸）、夾角測量?？捎洃?/span>24條生產線、任意數量產品。

S.P.C軟件 SPC2000

根據指定的產品、生產線和日期范圍進行數據查詢、修改、刪除、導出（文本和EXCEL表）、預覽、打印，能統計平均值、max值、min值、方差、標準差、不良數、不良率、偏度、峰度、Ca、Cp、Cpk、Pp、Ppk，并可繪制、預覽、打印X-BAR等制圖和R管制圖（其中的管制參數可自選設定）。

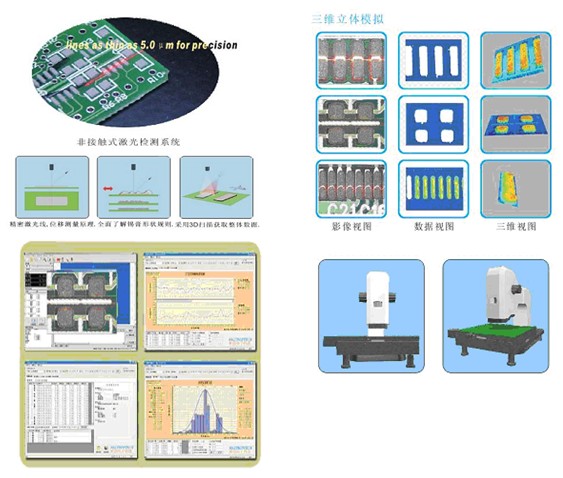

測量原理：

傾角投射到待測量目標上，由于待測目標與周?chē)宕娲蟾叨炔?，些時觀測到的目標和基板上的激光束相應出現斷續落差，根據三角函數關系可以用觀測到的落差計算出待測目標與周?chē)宕嬖诟叨炔?，從而?shí)現非接觸式的快速測量。

應用領域：

1、測量錫膏厚度

2、計算方形、不規則多邊形、圓形錫膏面積和體積

3、PCB板油墨、噴錫、焊墊、線路、綠漆等尺寸及厚度

4、檢查幾何形狀、X軸間距、Y軸間距和兩線夾角，零件腳共平面度

5、影像捕捉、處理、S.P.C分析、報表輸出
